ANGLI-AL2系列

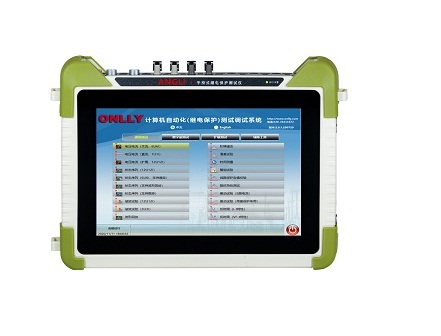

ANGLI-AL2系列手持式繼電保護測試儀
制造商：廣東昂立電氣自動化有限公司
產品特點（標準版）：
1、 小體積，極輕便機身，手持式操作
2、10.1寸全觸摸操作，高清液晶顯示屏
3、內置低內阻大容量鋰電池，支持大容量移動充電寶供電
4、具有4路模擬量電壓信號，4路模擬量電流信號
5、支持IRIG-B碼， PPS多種同步對時方式，可選配GPS/北斗對時方式
6、可選配WIFI 、4G、藍牙多種無線通訊模塊
7、智能管理電源，節能低耗，延長儀器使用時長
產品功能（標準版）：
1、4路125V交流電壓+4路10A交流電流功放輸出，所有電壓、電流相均可同時輸出；
2、具有過熱、過載、失真、短路等功放異常工況報警
3、軟件測試功能豐富，能夠?qū)€路保護、母線保護、變壓器保護、發變組保護等各種微機保護裝置進行測試。
4、提供自動測試軟件（標準版），可編制用戶測試模板，實現高效測試。
5、提供外接PC控制的二次開發協議接口，根據測試方案設計測試軟件。
|
交流電壓
|
|
|
輸出范圍
|
4×（0～125）V/相
|
|
準確度
|
0V ~ 2V時，< 2mV
2V ~ 125V時，< 0.1%（可選0.05%）
|
|
分辨率
|
1mV
|
|
輸出功率
|
≥30VA/相
|
|
上升下降時間
|
<100μs
|
|
總諧波畸變率
|
≤0.2%（2V ~ 125V)
|
|
幅頻特性
|
10 Hz < ƒ≤ 65Hz，≤0.1%
65 Hz < ƒ≤450Hz，≤0.1%
450Hz < ƒ≤1000Hz，≤0.5%
|
|
直流電壓
|
|
|
輸出范圍
|
4×（0～175）V/相
|
|
準確度
|
0V ~ 2V時，< ±4mV
2V ~ 175V時，< ±0.2%
|
|
分辨率
|
1mV
|
|
交流電流
|
|
|
輸出范圍
|
4×（0～10）A/相
|
|
準確度
|
0A ~ 0.2A時，< 0.2mA
0.2A ~ 10A時，< 0.1% （可選0.05%）
|
|
分辨率
|
1mA
|
|
輸出功率
|
≥15VA/相
|
|
上升下降時間
|
<100μs
|
|
總諧波畸變率
|
≤0.2%（0.2A ~ 10A)
|
|
幅頻特性
|
10 Hz < ƒ≤ 65Hz，≤ 0.1%
65 Hz < ƒ≤450Hz，≤ 0.1%
450Hz < ƒ≤1000Hz，≤ 0.5%
|
|
直流電流
|
|
|
輸出范圍
|
4×（0～5）A/相
|
|
準確度
|
0A ~ 0.2A時，< ±1mA；
0.2A ~ 5A時，< ±0.5%
|
|
分辨率
|
1mA
|
|
頻率
|
|
|
輸出范圍
|
10Hz ~ 1000Hz
|
|
準確度
|
10 Hz < ƒ≤ 65Hz，≤ 1mHz
65 Hz < ƒ≤450Hz，≤ 10mHz
450Hz < ƒ≤1000Hz，≤ 20mHz
|
|
分辨率
|
1mHz
|
|
相位
|
|
|
范圍
|
0 ~ 359.9°
|
|
準確度
|
±0.1°
|
|
開入量
|
|
|
數量
|
4對
|
|
開入特性
|
空節點或帶電位節點（18V～250VDC）自適應
|
|
開出量
|
|
|
數量
|
4對
|
|
類型
|
4對快速接點（響應時間<100μs）
|
|
容量
|
Vmax:300V/Imax:0.3A（支持交直流）
|
|
其他
|
|
|
對時方式
|
光口IRIG-B/PPS、電口IRIG-B/PPS、GPS/北斗（選配）
|
|
通訊接口
|
RJ45以太網（1000Mbit）
USB接口
WIFI模塊（選配）
藍牙模塊（選配）
4G模塊（選配）
|
|
屏幕
|
10．1寸觸摸屏
|
|
電池
|
14Ah鋰電池
|
|
尺寸和重量
|
|
|
尺寸
|
296mm*210mm*58 mm (L×H×D)
|
|
重量
|
＜2.8kg
|
