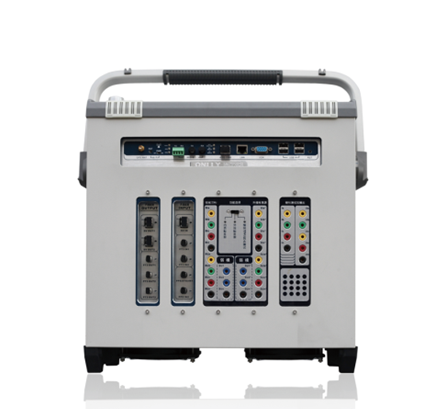

ONLLY-M783合并單元測試儀

制造商:廣東昂立電氣自動化有限公司

l  IEC61850-9-1,IEC61850-9-2(LE)IEC60044-8 FT3,國網公司FT3輸出式合并單元的協議一致性測試

l  IEC61850-9-1IEC61850-9-2(LE),IEC60044-8 FT3,國網公司FT3輸出式合并單元的暫態校驗

l  合并單元模擬量轉換的準確度測試

l  合并單元輸出的諧波分析

l  合并單元絕對延時時間測試

l  合并單元發送報文的時間抖動特性測試

l  合并單元發送報文的丟包數及丟包率統計

l  合并單元電壓電流同步性測試

l  合并單元自檢及錯誤標處理機制測試

l  合并單元輸出錄波

l  可對電子式CT各項參數進行測量

l  內置4路電壓(0~125V), 3路電流(0~6A)可調模擬量標準源,電流可三相并聯輸出18A; 內置3路小信號弱模信號輸出(DC: -10V~+10V, AC: 0~7.07V

l  電流電壓相位核對

l  傳統保護裝置測試調試

l  智能變電站保護裝置測試調試

l  內置GPS接收裝置

l  支持IRIG-B,IEEE 1588對時

l  對時誤差測量

l  守時誤差測量

l  光接口功率測試

l  SCD文件的解析及圖形化顯示

l  GOOSE狀態監視

l  自動生成測試報告

l  三相電壓,三相電流同時測試,同時出三相測試結果。一次接線,中途不用任何改線

l  可以測試合并單元三相之間的角度差

l  可作為錄波分析儀使用





模擬測量輸入

模擬小信號輸入

測量范圍

±10V(峰值)

帶寬

22kHz(-3dB)

采樣精度

0.05%typ.

最大無損壞輸入電壓

±16.5V(峰值)

輸入阻抗

1MΩ

端口數量

2

電壓采樣輸入

測量范圍

0~120Vrms

精度

0.05%@Un×5%~120%

額定頻率

50Hz

端口數量

3

電流采樣輸入

測量范圍

0~1.2AIn=1A

0~6A(In=5A)

0~120A(暫態)

精度

0.05%@In×5%~120%

額定頻率

50Hz

端口數量

3

數字測量輸入

光纖以太網

傳輸網絡

100Base-FX (100M全雙工光纖網絡)

傳輸端口類型

標準LC接口(可任意接收9-1/9-2SMVGOOSE報文)

端口數量

1

傳輸介質

50/125μm 62.5/125μm多模光纖,

波長1310nm

FT3光纖接口

傳輸網絡

單向光纖傳輸網絡,5Mbps/10Mbps自適應

傳輸端口類型

標準ST接口

端口數量

2

傳輸介質

62.5/125μm多模光纖,波長850nm

對時誤差接口

傳輸網絡

光纖,接收PPS信號

傳輸端口類型

標準ST接口

端口數量

2

傳輸介質

62.5/125μm多模光纖,波長850nm

模擬量輸出

小信號

輸出通道

3

輸出范圍

0~7.07V AC或±10V DC

輸出精度

<0.05%@0.1V~7.07V  AC

輸出電流

>30mA

電壓源

輸出通道

4

輸出范圍

2~125V

輸出精度

<0.05%@2V~125V

輸出功率

>60VA @120V

電流源

輸出通道

3

輸出范圍

0~6A

輸出精度

<0.05%@0.2A~6A

輸出功率

>25VA@6A

數字量輸出

光纖以太網

傳輸網絡

100Base-FX (100M全雙工光纖網絡)

傳輸端口類型

標準LC接口(可任意收發9-1/9-2SMVGOOSE報文)

端口數量

2

傳輸介質

50/125μm 62.5/125μm多模光纖,

波長1310nm

FT3光纖接口

傳輸網絡

單向光纖傳輸網絡,速度可配置

傳輸端口類型

標準ST接口

端口數量

3

傳輸介質

62.5/125μm多模光纖,波長850nm

其他參數

絕對時延精度

<1us

比差

<0.05%(5%~120%InUn)

角差

<1’(5%~120%InUn)

諧波比差

<0.1%

諧波角差

2’

同步接口

內置GPS

1個(SMA頭)

IRIG-B/PPS接口

2個輸入(1個電口、1ST光口)
2
個輸出(1個電口、1ST光口)

IEEE-1588接口

1對(LC光口)

內置GPS對時精度

<60ns

開入量

八對開入量(電氣隔離),可接空節點及帶電位節點(0250V

開出量

四對空接點開出量;兩對快速開出量(響應時間<100μs)

人機交互

內置工控機,10.4’液晶屏(800*600分辨率),                  觸摸屏,4USB 2.0接口

供電方式

AC 220V±10%

整機尺寸

390mm*200mm*380mm(××)
